頻率:1~75MHZ

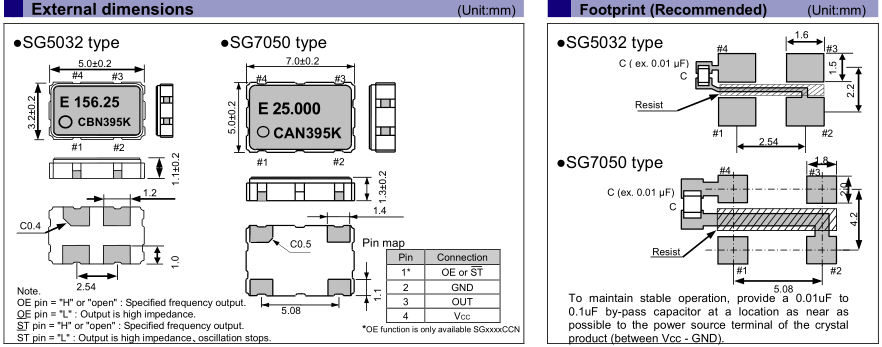

尺寸:7.0*5.0mm
小型SMD有源晶振,從最初超大體積到現在的7050晶振,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

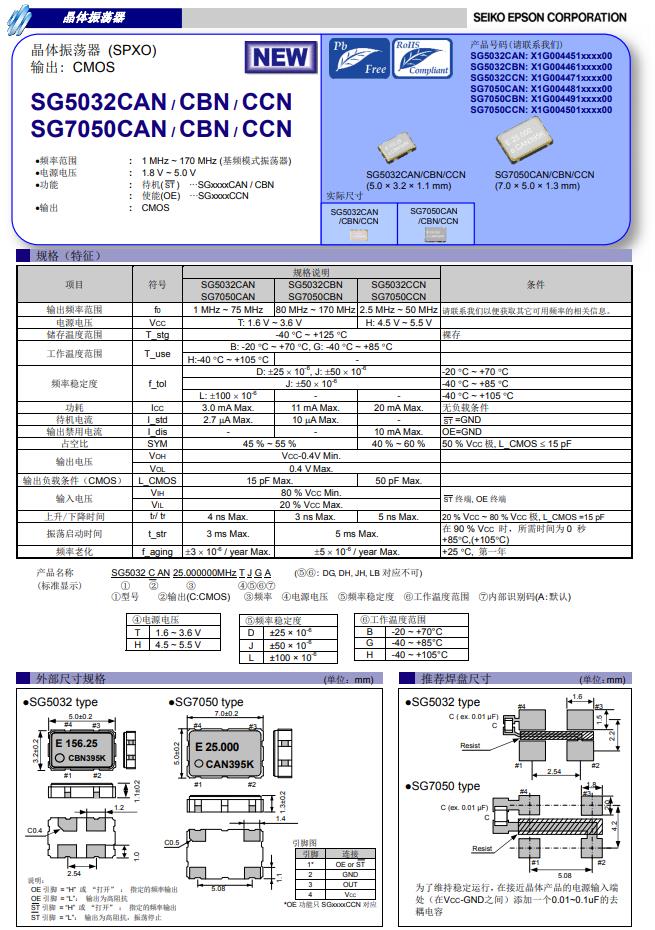

愛普生晶振,SG7050CAN晶體振蕩器,X1G0044810001晶振.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.
石英晶振曲率半徑加工技術:貼片式金屬面晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法.如:1,是指球面加工曲率半徑的工藝設計(a,球面的余弦磨量;b,球面的均勻磨量;c,球面加工曲率半徑的配合)2,在加工時球面測量標準的設計原則(曲率半徑公式的計算).
愛普生晶振集團廣泛用于通信行業的需求,包括為電信,無線和SATCOM以及WiMAX等新興技術而設計的產品,包括用于電信的Stratum III和IIIE.此外,我們還為全球?qū)Ш叫l(wèi)星系統(如GPS)提供高精度有源晶振,石英晶體振蕩器,溫補晶振等.所生產的有源貼片晶振,普通晶體振蕩器(SPXO),低噪音壓控晶體振蕩器(VCXO),低振動溫補晶體振蕩器(TCXO),高穩定恒溫晶體振蕩器(OCXO)廣泛用于一些檢測儀器,高端設備儀器,高精密設備等產品中.
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
1~75MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.6-3.6V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-40℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -20℃ to +70℃ |
請聯系我們查看更多資料http://www.edgebanding.cn |
H: -40℃ to +85℃ |
|||
J: -40℃ to +105℃ |
|||
頻率穩定度 |
f_tol |
J: ±25× 10-6 |
|
L: ±50 × 10-6 |
|||
±100 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20% VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
靜電
過高的靜電可能會損壞SMD晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
激勵功率
在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?/span>.
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.
晶體振蕩器和實時時鐘模塊
所有晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象.
輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源石英振子單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
有源晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
